Зонт вытяжной ЗВВ-10-6/4М

Зонт вытяжной встраиваемый ЗВВ-10-6/4М для конвекционной печи КЭП-10П-01 используется для очистки воздуха от аэрозолей жира, масла и водяного пара. Зонт устанавливается в системе вытяжной вентиляции (диаметр отводящей трубы и дымохода должен быть не менее 270 мм) на объектах общественного питания.

Зонт состоит из трех основных частей: корпуса, съемных лабиринтных фильтров, осевого вентилятора. Фильтры легко вынимаются и их необходимо периодически очищать. В корпусе зонта имеется герметичная ванна, куда стекает масло, жир и вода с лабиринтных фильтров.

Разогретый воздух, насыщенный парами масла, жира и воды, всасывается осевым вентилятором в зонт, проходит сквозь фильтры и удаляется из помещения очищенным. При ударе о стенки фильтра, имеющего лабиринтную структуру, пары масла, жира и воды конденсируются из-за температурного перепада на фильтре и стекают в ванну.

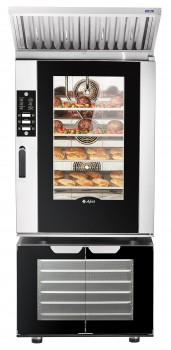

Зонт ЗВВ-10-6/4М устанавливается на конвекционную печь КЭП-10П-01 и подсоединяется к конвекционной печи с помощью шнура питания из комплекта зонта (2 м, с заземлением). Зонт фиксируется с помощью винтов М5х20 к крыше конвекционной печи, на каждый винт продевается прокладка из комплекта для уплотнения соединения (предварительно нужно совместить трубки вывода пара с отверстиями в ванне зонта). Ванна зонта имеет сливную трубку с резьбой G 1/2", к которой необходимо присоединить шаровой кран для слива жидкости.

Включение зонта происходит при нажатии на кнопку "Старт" на панели управления конвекционной печи КЭП-10П-01.
